UML-Anwendungsfalldiagramm
Ein UML-Anwendungsfalldiagramm (Use Case Diagram) ist ein visuelles Modell, das die Interaktionen zwischen Benutzern (auch als Akteure bezeichnet) und einem System zeigt. Es hilft dabei, die funktionalen Anforderungen eines Systems zu verstehen und darzustellen, wie verschiedene Benutzergruppen mit den verschiedenen Funktionen oder Prozessen des Systems interagieren.
Wichtige Bestandteile eines Anwendungsfalldiagramms
- Akteure: Personen oder Systeme, die mit dem System interagieren. Sie können Benutzer oder andere Systeme sein.
- Anwendungsfälle (Use Cases): Beschreiben bestimmte Funktionen oder Aktionen, die das System ausführen soll. Diese werden in ovalen Formen dargestellt.
- Systemgrenze: Zeigt den Umfang des Systems und trennt die Anwendungsfälle vom äußeren Umfeld.
- Beziehungen: Verbindungen zwischen Akteuren und Anwendungsfällen, die zeigen, wie die Interaktionen ablaufen. Diese werden mit Linien dargestellt.
Vorteile eines Anwendungsfalldiagramms
Vorteile
- Einfach zu verstehen, auch für Personen ohne technische Kenntnisse.
- Zeigt klar, welche Anforderungen ein System erfüllen soll.
- Hilft bei der Identifizierung der Rollen und Verantwortlichkeiten der Akteure.
- Fördert eine bessere Kommunikation zwischen Entwicklern und Stakeholdern.
Nachteile
- Zeigt keine technischen Details oder inneren Abläufe des Systems.
- Kann bei komplexen Systemen schwer zu verwalten sein.

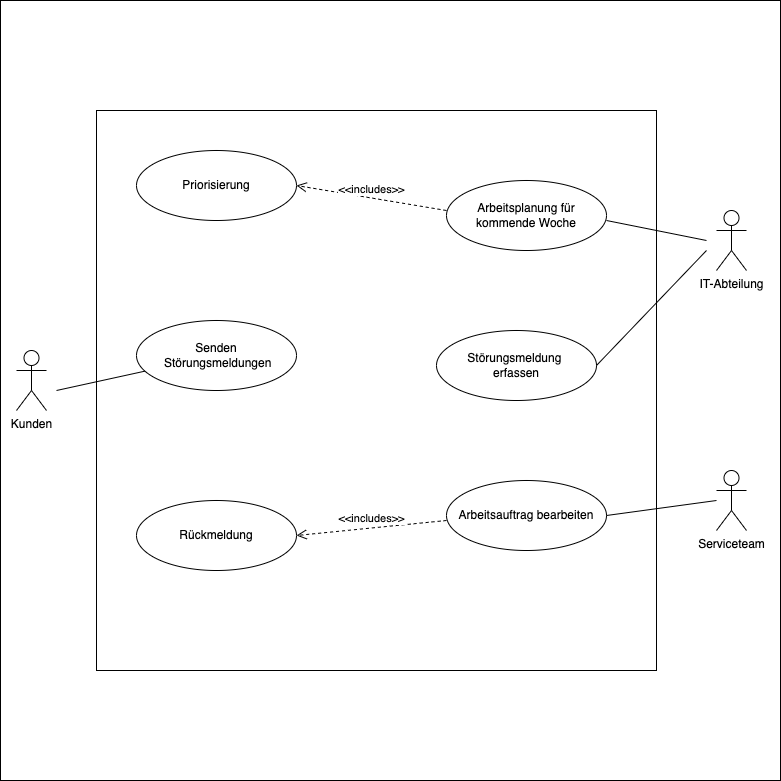

Beispiel eines UML-Anwendungsfalldiagramms
Die OptiSoft-XXL Gmbh möchte ihre Servicequalität verbessern. Der bestehende Prozess zeigt Schwachstellen. Zuerst unterziehen Sie den Prozess der Störungsmeldungen einer Ist-Analyse. Hierzu erhalten Sie von der IT-Abteilung die folgenden Informationen:
- Kunden senden Störungsmeldungen
- Die Störungsmeldungen werden von der IT-Abteilung erfasst
- Die IT-Abteilung erstellt die Arbeitsplanung für die kommende Woche freitags. Dies beinhaltet auch immer eine Priorisierung.
- Die Arbeitsaufträge werden vom Serviceteam bearbeitet. Dies beinhaltet immer eine Rückmeldung.
Für welche Projekte ist ein Anwendungsfalldiagramm geeignet?
Anwendungsfalldiagramme sind besonders nützlich in der frühen Phase der Softwareentwicklung. Sie eignen sich für Projekte, in denen es wichtig ist, die Anforderungen klar zu definieren und die Interaktionen zwischen verschiedenen Benutzergruppen und dem System zu verstehen. Diese Diagramme werden häufig in IT-Projekten, Webanwendungen, und in der Entwicklung von Geschäftssystemen verwendet.
